Bu projede 0 ila 9999 arasında sayı gösteren ve butona bastıkça sayıyı bir arttıran 4 basamaklı sayaç oluşturalım.
Malzemeler
•Arduino UNO kartı
•4 Haneli ortak anot 7 segmentli ekran
•4 x PNP transistör ( 2SA1015 , 2S9015 , 2N3906 )
•7 x 100 ohm direnç
•4 x 4.7k ohm direnç
•Buton
•Breadboard
•Jumper kablolar

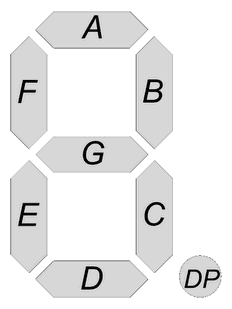

Yedi bölümlü ekranların iki türü vardır: Ortak anot ve ortak katot. Ortak anot tipinde 7 LED anot terminalinin tümü birbirine bağlanırken, ortak katotta tüm katot terminalleri birbirine bağlanır. Biz burada ortak anotlu ile çalışacaz.
Devrede kullanılan PNP transistörlerin bacaklarını şu resimden anlayabilirsiniz.
Kod
